Начать новую тему  Ответить на тему  [ 54 сообщения ]  На страницу 1 2 3 4 След.
Автор Сообщение
СообщениеДобавлено: 23 май 2008 22:46

Автор темы
Не в сети
мега гигант
мега гигант
Аватара пользователя

Зарегистрирован: 22 май 2008 20:52
Сообщения: 615
Откуда: АЛТАЙСКИЙ КРАЙ
Поблагодарили: 1 раз
Как-то на досуге, в голову "мысль стукнула", решил попробовать. Взял коробочку из под линз пустую, зеркальное полотно от авто-зеркала и из него вырезал два прямоугольных зеркальца размерами 80*120 мм..Опустил эти зеркальца вкоробочку так,чтобы они в середине коробочки образовали угол 90 град.,сверху накрыл стеклом прозрачным и листом бумаги в клеточку (лучьше калькой или папиросной бумагой). На середине стекла, из картона вырезал и приклеял перегородку.
Дальше,как положено, берём оправу на винтах, смотрим, какой демо-шаблон правильно стоит-помечаем, разбераем, точим линзы и разметка.
На одну сторону ложим демо-шаблон, освещаем настольной лампой, на другой получаем обратное изображение, накладываем линзу-размечаем отверстия и пазы под фиксаторы.
Линзу размечаную ложим на место демо-шаблона, размечаем противоположную линзу.
В итоге, после сборки -линзы стоят на одной линии-оправа ложиться на "четыре кости" с небольшой правкой. Пользуйтесь,я уже 20 собрал-привосходно!. УДАЧИ!


Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 24 май 2008 09:04

Не в сети
активный пользователь
активный пользователь

Зарегистрирован: 22 май 2008 01:20
Сообщения: 65
Благодарил (а): 1 раз
Поблагодарили: 4 раза
Такой же результат можно получить проще:
Берём полиэтиленку,обводим шаблон,отмечаем дыры/пазы (возможно придётся немного стержень из маркера вытянуть).
Убираем шаблон,ставим линзу,размечаем.
Переворачиваем полиэтиленку и размечаем вторую линзу.
Заодно снижается погрешность,т.к. обе линзы размечаются по одной и той же полиэтиленке. 8)


Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 24 май 2008 19:29

Не в сети
Администратор
Администратор
Аватара пользователя

Зарегистрирован: 16 ноя 2007 20:09
Сообщения: 945
Откуда: Москва
Благодарил (а): 11 раз
Поблагодарили: 1 раз
А как погрешность кривизны линзы (+ , - ) при снятии


Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 25 май 2008 06:26

Автор темы
Не в сети
мега гигант
мега гигант
Аватара пользователя

Зарегистрирован: 22 май 2008 20:52
Сообщения: 615
Откуда: АЛТАЙСКИЙ КРАЙ
Поблагодарили: 1 раз
точно, особенно,если делать диоптрий (-8,0;+6,0), до вашей плёнки ни одним стержнем не дотянешься.
да и скорость изготовления резко снизится(будешь одни около часа делать)


Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 29 май 2008 10:20

Не в сети
активный пользователь
активный пользователь

Зарегистрирован: 22 май 2008 01:20
Сообщения: 65
Благодарил (а): 1 раз
Поблагодарили: 4 раза
А зачем,простите,сквозь линзу до плёнки дотягиваться?
Рисование на плёнке - дешёвый способ получить изображение,не собирая созданную Вами конструкцию. Нарисовать картинку - дело минуты,с чего вдруг скорости изготовления снижаться?

Погрешность кривизны компенсируется на глазок,полюбому данный способ лучше,чем ничего,если приходит человек с одной целой линзой.


Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 29 май 2008 18:07

Не в сети
Администратор
Администратор
Аватара пользователя

Зарегистрирован: 16 ноя 2007 20:09
Сообщения: 945
Откуда: Москва
Благодарил (а): 11 раз
Поблагодарили: 1 раз
Ну просто на винтах енто понятно а если винты и каркас внутренний или наружный (+ .- )


Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 02 июн 2008 21:28

Автор темы
Не в сети
мега гигант
мега гигант
Аватара пользователя

Зарегистрирован: 22 май 2008 20:52
Сообщения: 615
Откуда: АЛТАЙСКИЙ КРАЙ
Поблагодарили: 1 раз
Попробовал ВАШИМ методом и тоже остался доволен, за что ВАМ благодарен!


Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 04 июн 2008 23:36

Не в сети
активный пользователь
активный пользователь

Зарегистрирован: 22 май 2008 01:20
Сообщения: 65
Благодарил (а): 1 раз
Поблагодарили: 4 раза
Ну дык. :)

А вот,кстати,немного видоизменённый способ с полиэтиленкой для минусов.
Сейчас буду долго и сосредоточенно постить...


Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 04 июн 2008 23:44

Не в сети
активный пользователь
активный пользователь

Зарегистрирован: 22 май 2008 01:20
Сообщения: 65
Благодарил (а): 1 раз
Поблагодарили: 4 раза
1
Оправа заказчика,шаблонов нет,надо поставить линзы -5.5
Очки делались,судя по всему,абы как.Насверлено кривовастенько,оправа подгонялась под линзы,
но так и не подогналась.Очки загибаются изящной дугой вниз,левый заушник в месте крепления вывернут градусов на 20 вокруг оси. Жуть,но делать надо.
Кстати,обратите внимание на гламурные позеленевшие носоупоры...


Последний раз редактировалось Андрюшка 23 июн 2014 19:27, всего редактировалось 1 раз.

Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 04 июн 2008 23:46

Не в сети
активный пользователь
активный пользователь

Зарегистрирован: 22 май 2008 01:20
Сообщения: 65
Благодарил (а): 1 раз
Поблагодарили: 4 раза
2
Размонтируем очки. Изучаем оправу,приходим к выводу,что ДА,простецкий вариант,когда все
элементы крепежа находятся на одной горизонтали. Ура! Халява! :)
Смотрим линзы,бросив их на линию. Что-то не то...



Последний раз редактировалось Андрюшка 23 июн 2014 19:29, всего редактировалось 2 раза.

Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 04 июн 2008 23:49

Не в сети
активный пользователь
активный пользователь

Зарегистрирован: 22 май 2008 01:20
Сообщения: 65
Благодарил (а): 1 раз
Поблагодарили: 4 раза
3

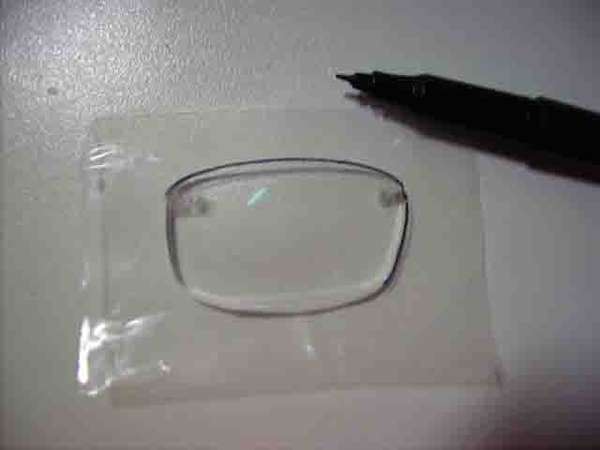

Добываем кусок плёнки.Смотрим,какая поверхность линзы у нас более плоская (в данном случае передняя,ибо минуса). Накладываем плёнку на понравившуюся линзу,и начинаем аккуратно обводить контур.Ну и точим линзы,соответственно,по этой.



Последний раз редактировалось Андрюшка 23 июн 2014 19:30, всего редактировалось 1 раз.

Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 04 июн 2008 23:52

Не в сети
активный пользователь
активный пользователь

Зарегистрирован: 22 май 2008 01:20
Сообщения: 65
Благодарил (а): 1 раз
Поблагодарили: 4 раза
4
Контур обведён (На фотке у N не попадает,но это оттого,что плёнка оттопырилась.Думаете легко в таких условиях фотографировать?.. :) ,основные дыры отмечены.Больше нам старые линзы не нужны.
(ну почти)



Последний раз редактировалось Андрюшка 23 июн 2014 19:32, всего редактировалось 1 раз.

Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 04 июн 2008 23:56

Не в сети
активный пользователь
активный пользователь

Зарегистрирован: 22 май 2008 01:20
Сообщения: 65
Благодарил (а): 1 раз
Поблагодарили: 4 раза
5
Помещаем полиэтиленку на горизонталь и располагаем,как хотелось бы,чтоб были ориентированы линзы.
(во,завернул-то выраженьице)
У N оставляем,как было, T чуть поднимаем,чтоб убрать дугу,присутствовавшую в ентих самых очках изначально.



Последний раз редактировалось Андрюшка 23 июн 2014 19:33, всего редактировалось 1 раз.

Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 05 июн 2008 00:00

Не в сети
активный пользователь
активный пользователь

Зарегистрирован: 22 май 2008 01:20
Сообщения: 65
Благодарил (а): 1 раз
Поблагодарили: 4 раза
6
В результате глубокого анализа,а также замера расстояния между центрами дыр у T (Старые линзы таки пригодились :) получаем такую вот каляку-маляку...



Последний раз редактировалось Андрюшка 23 июн 2014 19:35, всего редактировалось 2 раза.

Вернуться к началу
 Заголовок сообщения:
СообщениеДобавлено: 05 июн 2008 00:06

Не в сети
активный пользователь
активный пользователь

Зарегистрирован: 22 май 2008 01:20
Сообщения: 65
Благодарил (а): 1 раз
Поблагодарили: 4 раза
7
...и берём в руки сверлило.
Вот оно - орудие пролетариата.Китайский дрель за 500 рублей.
Буржуинам всяким - не смотреть :)



Последний раз редактировалось Андрюшка 23 июн 2014 19:39, всего редактировалось 1 раз.
